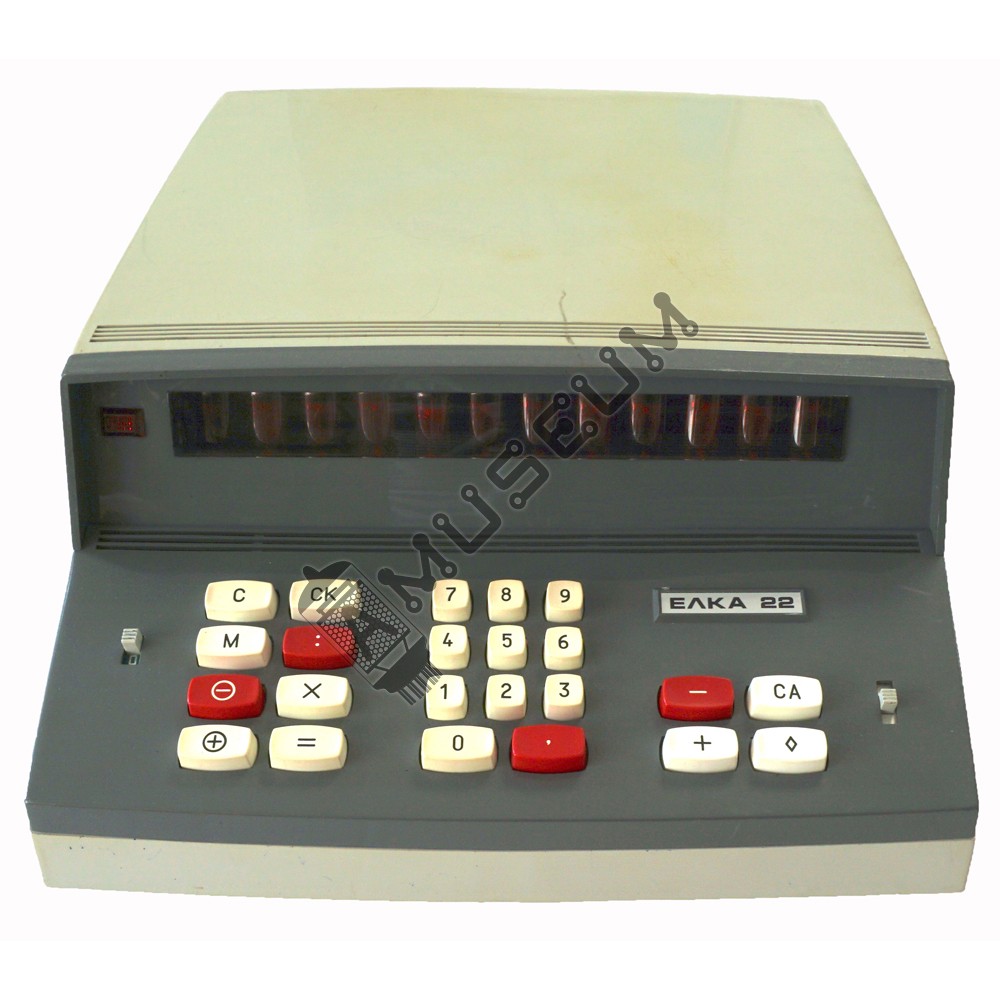

ЕЛКА 22 / 22 М

Експонат на Amuseum
Благодаря на Добролюб Пешин за предоставениото изображение на прототипа.
Благодаря на Димитър Блъсков COMPU Plovdiv за предоставените файлове на инструкцията.


Състояние Много добро.

Дизайн Добролюб Пешин и Стефан Вълев

Показан
за първи път
Показана на Панаира в Хановер през пролетта на 1966 и на Пловдивски панаир през есента на същата година

Години
на производство
1966 - 72?

Произведени
бройки
Неизвестни. Издирвам табелките със серийните номера, ако имате, моля изпращайте снимки. Табелката с най-голям сериен номер, която съм виждал (и притежавам) е 146385 от 1972 година, затова приемам, че има поне толкова.

Производител Оргтехника Силистра

Захранване 220 V ±10% (127V или 110V, във версиите с превключвател)

Размер и тегло 337 х 435 х 148 мм; 8,5 кг

Цвят Корпус - светло сиво; лицев панел - тъмно сиво; бели и червени клавиши според функцията. Първите модели са с черно метално дъно, по късно дъното е от сива пластмаса.

Разработка на Централния институт за изчислителна техника от колектив с ръководител инж. Любомир Антонов.
Година на проектиране -1965 г. Влиза в производство през следващата година. Има няколко модификации, проследими по серийния номер на машината. Представлява 12 разреден калкулатор за изпълнение на четирите аритметични действия - събиране, изваждане, умножение и деление. Възможно е умножение с константи и повдигане на цяла степен. Има един свободен регистър за запомняне или натрупване на междинни резултати или за съхранение на константи. Паметта е феритна.
Произведените до № 60 000 нямат сигнализация на препълването и имат допълнителна газоразрядна лампа за запетаята. След това запетаята е поместена в голямата лампа.
Другата разлика настъпва след № 63 000 - промяна на платките и добавяне на означението "М" (модифициран). Има версия "22 П" за която нямам никаква информация. Самите платки се монтират наобратно (с елементите към клавиатурата, за разлика от предишните, които "гледат" назад). Впоследствие се преминава на по-малки безцветни лампи (в началото са боядисани в червено). Поради по-малкия габарит, заводът поставя черна допълнителна пластмаса, за да не се виждат елементите на калкулатора (вижте снимките).

Все още не мога да разгадая начина на обозначаване на корпусите и табелките на машините. На някои стои буквата М на лицевата табела, на дъното не е така, кирилица, латиница и руско изписване (Элка) не отговарят на дъната... Явно е сглобявано каквото има.

Дотук музеят разполага с няколко екземпляра на машината, единият е с номер 7636, вероятно от 1967 или 68 година. Другите са с номера над 100 000, като най-интересна съдба има най-новият експонат (146385). Дойде от бившата ГДР, град Карлмарксщад (сега Кемниц), където цял живот е служил вярно във "Fritz Heckert Kombinat" (бивши заводи на Wanderer), които към 1989 са най-големите машиностроителни заводи в източния блок. После се е озовал в местен музей, който бива закрит поради проблеми със сградата. Един добър човек решава да спаси елката и впоследствие тя се озова в нашия музей. Оставих инвентарната ваденка от ГДР в оригиналното ѝ състояние. Дъното е с българско обозначение, лицевата табела е на латиница.

Отворената елка е модел 22, има и серийния номер. Немската е със светещите лампи. При възможност, ще публикувам още снимки.

Може да изтеглите ръководството по-долу или от секция Библиотека.

Ако разполагате с повече информация за този експонат, моля споделете с музея тук.
